項目概述

該項目是匯邦科技獨立承擔的橋梁結構在線監測工程項目，項目工作范圍包括系統集成的全部內容：橋梁勘察、監測方案設計、監測設備生產、工程施工、軟件系統開發及集成和后期系統維護工作。

該橋于1995年竣工，中心樁號為K6+159m，橋梁全長332m，該橋平面位于直線上，縱向布置為8×13m+35m+50m+35m+8×13m，橫向布置為0.25m（護欄）+1.0m（人行道）+7.0m（行車道）+1.0m（人行道）+0.25m（護欄），橋面全寬9.5m，橋面凈寬7.0m，橋面設雙向2%的橫坡，設計荷載為汽車-20，掛車-100。

上部結構：主橋采用帶掛梁的T型剛構，引橋采用13米鋼筋混凝土空心板，橋面連續，橋面為水泥路面，全橋伸縮縫采用異型鋼伸縮縫，支座采用板式橡膠支座。

下部結構：采用樁式（雙柱）墩臺、鉆孔灌注樁基礎。


監測內容

對橋梁結構重要的、或存在較嚴重病害的部位或構件進行重點監測，根據監測數據發出預警，再輔助人工對橋梁進行檢查檢測，結合監測和人工兩方面的數據對橋梁結構進行安全評估。監測內容包括：應變監測、裂縫監測、撓度監測和溫度監測。


總體設計

傳感設備采用匯邦光纖光柵傳感體系，系統選用無線數據傳輸將數據從前端傳輸?shù)奖O(jiān)控服務器，并通過云服務器實現整個網絡的數據共享和存儲，業主可以方便的通過手機、ipad等終端設備實時監控。

產品選型

應變監測：匯邦光纖光柵混凝土表面應變計

裂縫監測：匯邦光纖光柵裂縫計

擾度監測：匯邦光纖光柵靜力水準儀

結構溫度監測：匯邦光纖光柵溫度計

數據采集：匯邦光纖光柵機架式快速解調儀

軟件系統：匯邦光纖光柵在線監測系統

云服務器：阿里云服務器


工程說明

該橋主橋采用帶掛梁的T型剛構，引橋采用13米鋼筋混凝土空心板，根據該橋的檢查報告，選取病害較多的四跨跨中截面進行應變監測。

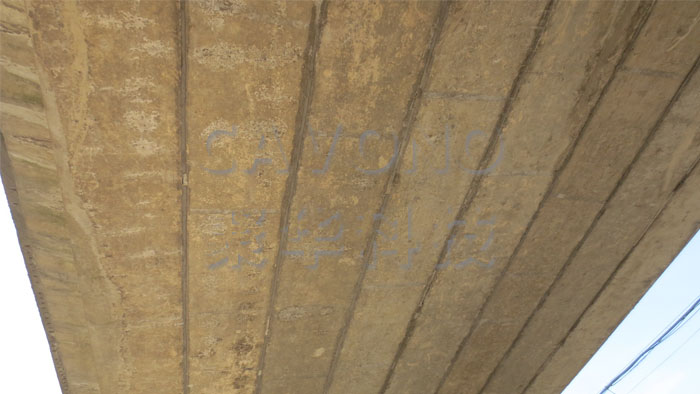

安裝前的空心板結構，引橋每跨有8塊空心板組成，應變計擬安裝在每跨的跨中，即應變最大位置，應變計安裝，通過灌漿錨桿固定于空心板底板混凝土表面。

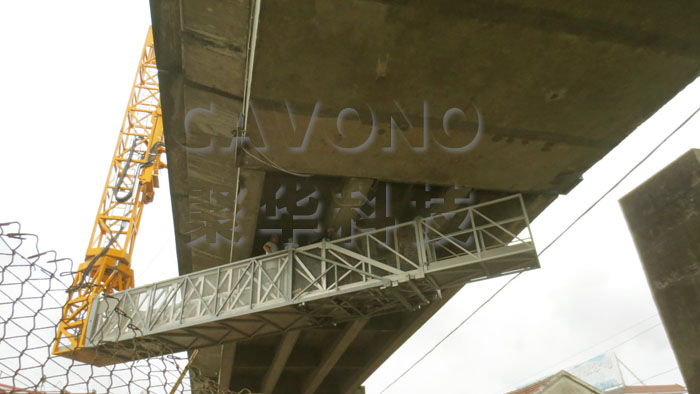

通過橋檢車對橋梁主跨進行施工，安裝應變計和靜力水準儀，用來測量跨中應變和擾度。靜力水準儀施工之前，已經用全站儀對各監測點的高程進行了準確測量，以保證靜力水準儀施工過程中通液區段的水平性。安裝完成的監測截面，裂縫計在安裝時，錨桿跨越裂縫，裂縫計的錨頭用速凝砂漿或環氧固定在鉆孔中。

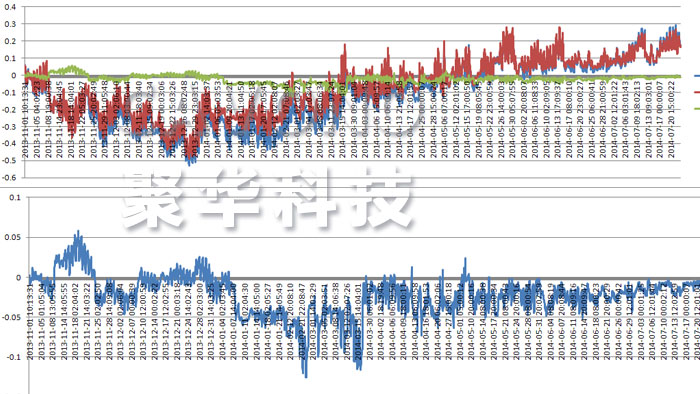

有對年日程線進行分析，上圖為原始測量數據和消除溫度補償后的物理量日程線，測量數據能夠準確的反應該監測點的物理量變化。

該橋梁監測工程監測設備生產、施工過程、軟件開發和系統集成均有匯邦科技獨立完成，該工程歷時15天，提前業主計劃完成。
